A.用途：　　

本丈量仪为机电一体化的新型、智能化的齿轮丈量仪器，，，，，主要用于丈量蜗杆蜗轮副径向综合总误差Fi″和一齿径向综合误差fi″以及综合测试获得的径向跳动Fr″，，，，，自动判别并“挑出”保存齿面毛刺和划痕的齿牙。。。。。。本产品在丈量中由显示屏和键盘以对话方法输入丈量要求和参数，，，，，丈量后由显示屏、打印机输出丈量效果。。。。。。　

B.特点：　　

本丈量仪为新型自动化、智能化的齿轮双面啮合综合丈量仪，，，，，由微机控制举行自动丈量与数据处置惩罚，，，，，显示屏显示丈量效果与误差曲线，，，，，还可以由 打印机输出检测报告。。。。。。它具有功效强、体积小、重量轻、操作利便、丈量精度稳固等特点。。。。。。

C.手艺规格：

模数..............................................................0.5-6mm
中心距...........................................................10-120mm
蜗杆最大外圆直径....................................................100mm
蜗杆轴长........................................................120-240mm
仪器示值区分力...................................................0.0005mm
仪器最大示值误差..................................................0.005mm
仪器净重.............................................................40kg
仪器毛重............................................................100kg
主机形状尺寸（长×宽×高）............................500mm×200mm×680mm
包装形状尺寸（长×宽×高）..........................1100mm×1000mm×907mm

D.仪器的组成：

• 丈量主机...............................1台
• 控制电箱...............................1台
• 盘算机.................................1套
• 打印机.................................1台
• 心轴...................................1件
• 滚花螺帽...............................1件

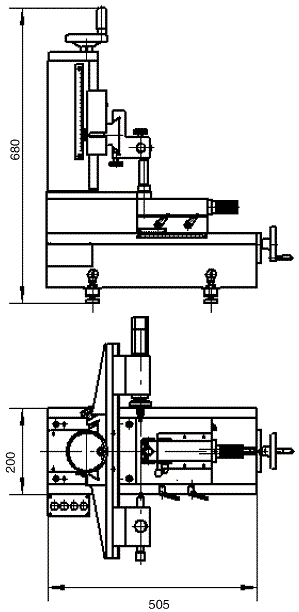

3100W型主机装置图
