A.用途：　　

本丈量仪为机电一体化的新型、智能化的齿轮丈量仪器，，，，，，，主要用于丈量轴交角为90°的圆锥齿轮锥极点的偏移量。。。。。。。检测圆锥齿轮一转轴向综合总误差Fam″和一齿轴向综合误差fam″，，，，，，，自动判别并“挑出”保存齿面毛刺和划痕的齿牙。。。。。。。本产品在丈量中由显示屏和键盘以对话方法输入丈量要求和参数，，，，，，，丈量后由显示屏、打印机输出丈量效果。。。。。。。　

B.特点：　　

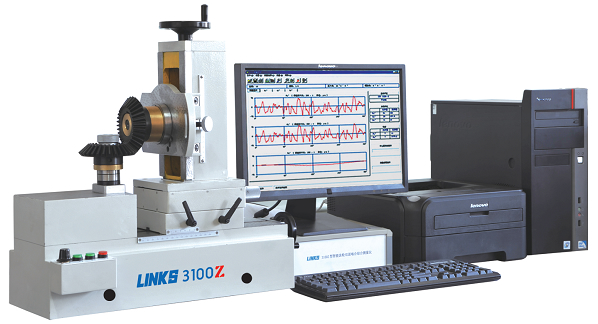

本丈量仪为新型自动化、智能化的齿轮双面啮合综合丈量仪，，，，，，，由微机控制举行自动丈量与数据处置惩罚，，，，，，，显示屏显示丈量效果与误差曲线，，，，，，，还可以由 打印机输出检测报告。。。。。。。它具有功效强、体积小、重量轻、操作利便、丈量精度稳固等特点。。。。。。。

C.手艺规格：

模数.............................................................0.5-6mm
装置距..........................................................40-175mm
仪器示值区分力..................................................0.0005mm
仪器的示值误差...................................................0.005mm
仪器净重............................................................40kg
仪器毛重...........................................................100kg
主机形状尺寸（长×宽×高）...........................500mm×200mm×620mm
包装形状尺寸（长×宽×高）...........................1700mm×950mm×780mm

D.仪器的组成：

• 丈量主机...............................1台
• 控制电箱...............................1台
• 盘算机.................................1套
• 打印机.................................1台
• 心轴...................................1件
• 滚花螺帽...............................1件

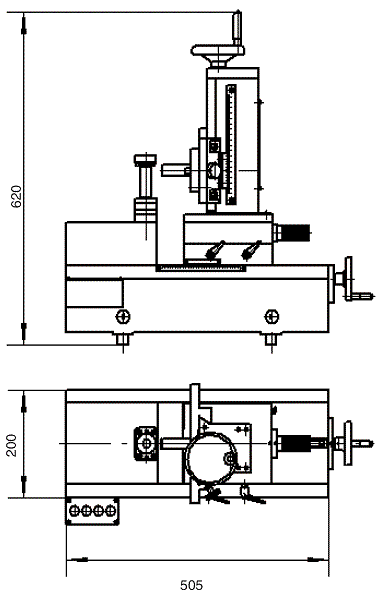

3100Z型主机装置图
