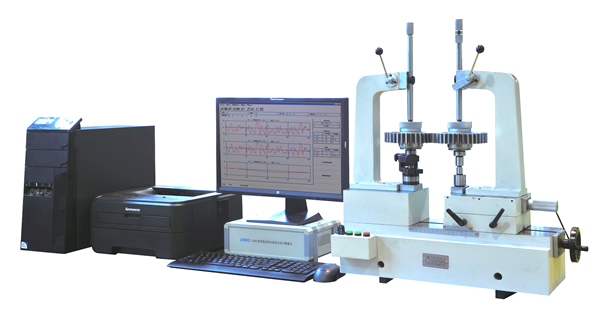

智能齿轮双面啮合综合丈量仪3100B型、3100C型、3100L型

宣布：哈量集团所属分类：齿轮量仪

智能齿轮双面啮合综合丈量仪3100B型、3100C型、3100L型

中国·40001(百老汇)有限公司-官方网站

A.用途：　　

本丈量仪为机电一体化的新型、智能化的齿轮丈量仪器，，，，，主要用于丈量圆柱齿轮径向综合总误差Fi″和一齿径向综合误差fi″以及综合测试获得的径向跳动Fr″和跨棒距M值，，，，，自动判别并“挑出”保存齿面毛刺和划痕的齿牙。。。。。。本产品在丈量中由显示屏和键盘以对话方法输入丈量要求和参数，，，，，丈量后由显示屏、打印机输出丈量效果。。。。。。　

B.特点：　　

本丈量仪为新型自动化、智能化的齿轮双面啮合综合丈量仪，，，，，由微机控制举行自动丈量与数据处置惩罚，，，，，显示屏显示丈量效果与误差曲线，，，，，还可以由打印机输出检测报告。。。。。。它具有功效强、体积小、重量轻、操作利便、丈量精度稳固等特点。。。。。。

C.手艺规格：

型号	3100B	3100C	3100L
模数	0.5-6mm	0.5-6mm	0.5-6mm
两芯轴中心距	40-175mm	40-175mm	40-150mm
带轴齿轮最大外径	——	150mm	200mm
带轴齿轮最大轴长	——	50-180m	200-700mm(齿轮距轴端距离不超180mm)
仪器示值区分力	0.0005mm	0.0005mm	0.0005mm
仪器最大示值误差	0.005mm	0.005mm	0.005mm
应用规模：	可丈量带孔圆柱齿轮	可丈量带轴、带孔圆柱齿轮	可丈量带长轴圆柱齿轮
主机净重	35kg	40kg	50kg
主机形状尺寸(长×宽×高)	600mm×200mm×350mm	600mm×200mm×560mm	600mm×200mm×1100mm

D.成套仪器包括：

丈量主机...............................1台
控制电箱...............................1台
盘算机.................................1套
打印机.................................1台

E.标准附件：

型号	3100B	3100C	3100L
丈量带孔圆柱齿轮用芯轴	1件	1件	——
装置标准齿轮用螺帽	1件	——	——
发动器	——	1套	1套
联轴器	——	1件	——

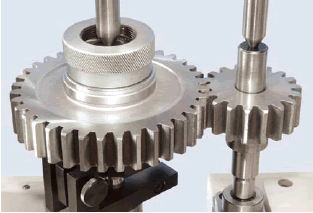

丈量齿轮

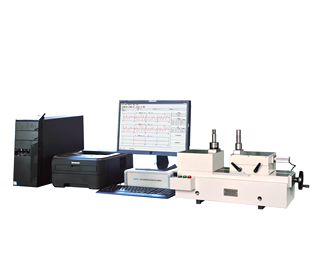

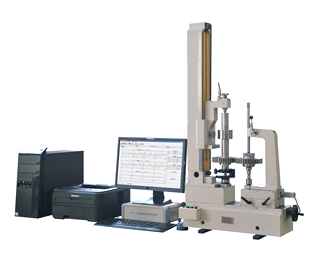

3100L型智能齿轮双面啮合综合丈量仪	3100B型智能齿轮双面啮合综合丈量仪
