A.用途：

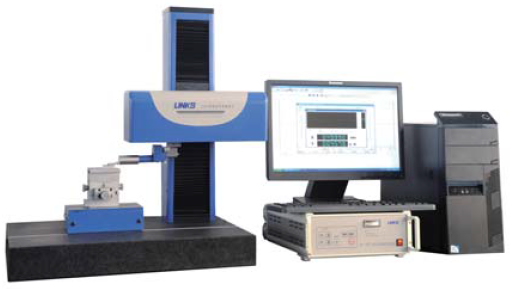

2300A-R型外貌粗糙度丈量仪可丈量平面、圆柱、深槽和曲面的外貌粗糙度、波纹度、原始轮廓和直线度参数，，，，，，，，还可丈量工件外貌微观轮廓的水平和笔直距离。。。。。。。。

B.主要手艺指标：

1、丈量原理：笔直偏向：触针法，，，，，，，，电感传感器；；；；；；；
水平偏向：直线光栅；；；；；；；
2、丈量规模：笔直40μm（1200μm），，，，，，，，水平120mm；；；；；；；
3、外貌粗糙度Ra示值误差：≤±5%
4、最小区分力：笔直0.6nm，，，，，，，，水平1μm；；；；；；；
5、取样长度：0.08，，，，，，，，0.25，，，，，，，，0.8，，，，，，，，2.5，，，，，，，，8mm
6、评定长度：N倍取样长度，，，，，，，，N＝1,2,3,4,5；；；；；；；
7、数字滤波器：高斯、2RC、PC、二乘、不滤波；；；；；；；
8、粗糙度丈量参数：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr；；；；；；；
波纹度丈量参数：Wa,Wc,Wp,Wv,Wz,Wq,Wsm,Wt,Wsk,Wku,Wdq,Wmr；；；；；；；
原始轮廓丈量参数：Pa,Pc,Pp,Pv,Pz,Pq,Psm,Pt,Psk,Pku,Pdq,Pmr；；；；；；；
直线度丈量系统丈量参数：│X2-X1│,│Z2-Z1│；；；；；；；　
9、轮廓图形的笔直放大倍率：1－500000可选，，，，，，，，亦可手动输入；；；；；；；
轮廓图形水平放大倍率：1－50000可选，，，，，，，，亦可手动输入；；；；；；；
10、驱动箱滑行长度：120mm；；；；；；；
11、驱动速率：0.2，，，，，，，，0.5，，，，，，，，0.8，，，，，，，，1.0mm/s；；；；；；；
返回速率：1.5mm/s；；；；；；；
12、传感器返回形式：手动，，，，，，，，自动；；；；；；；
13、基准导轨的直线性：1μm/100mm；；；；；；；
14、传感器测针：金刚石圆锥，，，，，，，，锥角90°，，，，，，，，针尖半径2μm；；；；；；；
15、立柱结构：快慢速无邪升降系统，，，，，，，，自动瞄准零位；；；；；；；
16、立柱笔直丈量高度：300mm;
17、事情底台：460mm×720mm大理石平台；；；；；；；

C.仪器的组成：

1、基本设置：
●立柱
●驱动箱
●传感器（标准、刚性）
●电箱
●微机、打印机
●V型事情台
●微调事情台
●调斜事情台
●平口钳
●校对样块

2、可选附件（价钱另议）
●粗糙粗糙度传感器
●圆弧粗糙度传感器
●小孔粗糙度传感器
●刚性大宗程传感器(1200μm)
●刚性深槽传感器
●刚性接合面传感器
●刚性小孔传感器
●万向事情台
●轮廓仪专用底台
