外貌轮廓丈量仪2300A-C型

宣布：哈量集团所属分类：外貌轮廓丈量仪

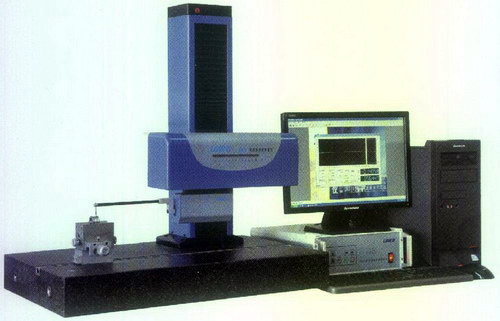

外貌轮廓丈量仪2300A-C型

中国·40001(百老汇)有限公司-官方网站

A.用途：

2300A-C型外貌轮廓丈量仪丈量工件的距离、角度、圆弧半径、以及点、线、圆弧等几何要素的相互位置等形位参数，，，，，为生产车间和计量部分提供了对零件形状误差举行高精度检测的手段。。。。。。。

B.主要手艺指标：

1、丈量原理：笔直偏向：触针法，，，，，光栅传感器；；；；；；
水平偏向：直线光栅系统；；；；；；
2、丈量规模：笔直40mm，，，，，水平120mm；；；；；；
3、丈量精度：笔直±(2+│H│/5000)μm，，，，，水平±4μm/100mm；；；；；；
4、笔直区分力：0.05μm；；；；；；
5、水中区分力：1μm ；；；；；；
6、丈量参数：笔直距离，，，，，水平距离，，，，，两直线夹角，，，，，圆弧半径，，，，，圆心-直线距离、圆心-圆心距离、直线度、圆度等形位公差参数；；；；；；
7、图形放大倍率：无级一连放大；；；；；；可至最小800倍，，，，，最大80000倍；；；；；；
8、驱动速率：0.2,0.5,0.8,1mm/s；；；；；；
9、返回速率：1.5mm/s；；；；；；
10、基准导轨的直线性：1μm/100mm；；；；；；
11、立柱结构：快慢速无邪升降系统，，，，，自动瞄准零位；；；；；；
12、立柱笔直丈量高度：270mm；；；；；；
13、事情底台：460mm×720mm大理石平台；；；；；；
14、传感器测杆长：220mm；；；；；；
15、测针长度：33mm；；；；；；
16、针尖角度：11°；；；；；；
17、针尖半径：20μm；；；；；；
18、测力：0.02-0.06N；；；；；；
19、传感器滑行角度：上升角≤77°，，，，，下降角≤88°。。。。。。。

C.特点：

　　本仪器设置了触针式光栅传感器，，，，，可配图标准斧型、圆锥型、球型等种种形式的测针，，，，，以适合种种丈量要求。。。。。。。测针和测杆通过准确的定位结构包管了交流精度，，，，，使替换测针及测杆的操作不影响仪器的丈量精度。。。。。。。
仪器配备了功效强盛的轮廓丈量评定软件，，，，，可以完成被测轮廓的距离、角度、圆弧半径、直线度、圆轮廓度等形状和位置参数的丈量，，，，，也可以通过绘制辅助点、辅助直线、辅助圆等图形要素配合直线拟合、圆拟合、自动选择极值点、自动调平、不等比例放大、求取轮廓交点及比例支解点等富厚的功效完成对被测轮廓的种种二维轮廓参数的丈量。。。。。。。丈量轮廓及标注效果既可以生涯为CAD兼容的DXF和DWG文件，，，，，又可以打印输出。。。。。。。软件设置的螺纹丈量�？？？？？？榭梢栽谑淙氡徊饴菸票瓿瞥叽绮问奶跫拢�，，，将被测螺纹轮廓的所有牙型角、牙型半角、螺距等参数一次评定并标注在图样上，，，，，并可以用CAD文件、参数文本文件、及打印方法输出。。。。。。。轮廓比对软件�？？？？？？榭梢酝瓿杀徊饴掷隒AD文件导入的或丈量获得的标准轮廓举行比对的功效，，，，，设定上下误差限后，，，，，轮廓的及格部分和超差部分可以在图形上以差别颜色标识出来，，，，，并自动给出及格区域所占比例。。。。。。。

D.仪器的组成：

1、基本设置：
●立柱
●驱动箱
●传感器
●电箱
●微机、打印机
●调斜事情台
●平口钳
●高度校准用具

2、可选附件（价钱另议）
●万向事情台
●微调事情台
●可凭证用户要求设计专用测针
●轮廓仪专用底台
●角度校准用具
●标准球校准用具

E.仪器的形状尺寸与重量：

●仪器净重：260kg；；；；；；
●仪器毛重：360kg；；；；；；
●仪器外型尺寸：1610mm×500mm×740mm
●包装形状尺寸：1590mm×1150mm×1065mm
