轮廓粗糙度丈量仪2300A-RC型

宣布：哈量集团所属分类：外貌轮廓丈量仪

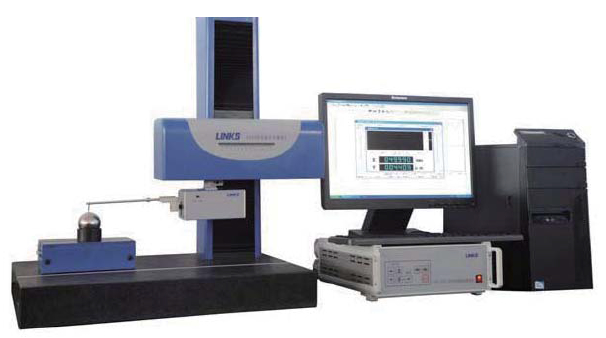

轮廓粗糙度丈量仪2300A-RC型

中国·40001(百老汇)有限公司-官方网站

A.用途及特点：

2300A-RC型外貌轮廓丈量仪是一台综合型触针式轮廓丈量仪器，，，，，，既可用于检测工件的距离、角度、圆弧半径、直线度、圆轮廓度等二维形位误差参数，，，，，，又可用于检测外貌粗糙度、波纹度、原始轮廓等微观轮廓参数，，，，，，适用于生产企业和计量单位的计量检测部分。。。。。。
本仪器设置了光栅原理的触针式形状传感器，，，，，，可配备标准斧型、圆锥型、球型等种种形式的测针，，，，，，以适合种种丈量要求。。。。。。测针和测杆通过准确的定位结构包管了交流精度，，，，，，使替换测针及测杆的操作不影响仪器的丈量精度。。。。。。
本仪器还设置了电感式粗糙度传感器，，，，，，用户可凭证丈量使命要求，，，，，，选择标准粗糙度传感器（有导头）、刚性粗糙度传感器、大宗程刚性粗糙度传感器、深槽粗糙度传感器、圆弧粗糙度传感器、小孔粗糙度传感器等。。。。。。
仪器配备了功效强盛的轮廓丈量评定软件，，，，，，可以完成被测轮廓的距离、角度、圆弧半径、直线度、圆轮廓等形状和位置参数的丈量，，，，，，也可以通过绘制辅助点、辅助直线、辅助圆等图形要素配合直线拟合、圆拟合、自动选择极值点、自动调平、不等比例放大、求取轮廓交点及比例支解点等富厚的功效完成对被测轮廓的种种二维轮廓参数的丈量。。。。。。丈量轮廓及标注效果既可以生涯为CAD兼容的DXF和DWG文件，，，，，，又可以打印输出。。。。。。软件设置的螺纹丈量模浚�？？？？榭梢栽谑淙氡徊饴菸票瓿瞥叽绮问奶跫�，，，，，，将被测螺纹轮廓的所有牙型角、牙型半角、螺距等参数一次评定并标注在图样上，，，，，，并可以用CAD文件、参数文本文件、及打印方法输出。。。。。。轮廓比对软件模浚�？？？？榭梢酝瓿杀徊饴掷隒AD文件导入的或丈量获得的标准轮廓举行比对的功效，，，，，，设定上下误差限后，，，，，，轮廓的及格竞价和超差竞价可以在图形上以差别颜色标识出来，，，，，，并自动给出及格区域所占比例。。。。。。
仪器还配备了微观轮廓丈量软件，，，，，，可以丈量评定外貌粗糙度、波纹度、原始轮廓等参数，，，，，，还可以丈量微观轮廓的高度和宽度等参数。。。。。。

B.主要手艺指标：

1、驱动箱水平滑行规模：120mm；；；；；；；
2、驱动箱滑行速率：0.2，，，，，，0.5，，，，，，0.8，，，，，，1mm/s；；；；；；；
3、传感器返回形式：手动，，，，，，自动；；；；；；；
4、基准导轨的直线性： 1μm/100mm；；；；；；；
5、驱动箱升降：转动丝杠升降系统，，，，，，无邪升降，，，，，，自动瞄准零位；；；；；；；
6、立柱笔直丈量高度：270mm；；；；；；；
7、事情台结构：460mm×720mm大理石平台；；；；；；；
8、形状丈量系统：
1）丈量原理：笔直偏向：触针法，，，，，，光栅传感器；；；；；；；
水平偏向：直线光栅；；；；；；；
2）丈量规模：笔直40mm，，，，，，水平120mm；；；；；；；
3）丈量精度：笔直±(2+│H│/5000)μm，，，，，，水平±4μm/100mm；；；；；；；
4）笔直区分力：0.05μm；；；；；；；
5）水中区分力：1μm ；；；；；；；
6）丈量参数：笔直距离，，，，，，水平距离，，，，，，两直线夹角，，，，，，圆弧半径，，，，，，圆心-直线距离、圆心-圆心距离、直线度、圆轮廓度等形位公差参数；；；；；；；
7）图形放大倍率：无级一连放大；；；；；；；可至最小800倍，，，，，，最大80000倍；；；；；；；
8）传感器测杆长：220mm；；；；；；；
9）测针长度：33mm；；；；；；；
10）针尖角度：11°；；；；；；；
11）针尖半径：20μm；；；；；；；
12）测力：0.02-0.06N；；；；；；；
13）传感器滑行角度：上升角≤77°，，，，，，下降角≤88°；；；；；；；
9、微观轮廓丈量系统
1）丈量规模：笔直40μm（1200μm），，，，，，水平120mm；；；；；；；
2）外貌粗糙度Ra示值误差：≤±5%
3）最小区分力：笔直0.6mm，，，，，，水平1μm；；；；；；；
4）取样长度：0.08，，，，，，0.25，，，，，，0.8，，，，，，2.5，，，，，，8mm；；；；；；；
5）评定长度：N倍取样长度，，，，，，N＝1,2,3,4,5；；；；；；；
6）粗糙度丈量参数：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr；；；；；；；
7）波纹度丈量参数：Wa,Wc,Wp,Wv,Wz,Wq,Wsm,Wt,Wsk,Wku,Wdq,Wmr；；；；；；；
8）原始轮廓丈量参数：Pa,Pc,Pp,Pv,Pz,Pq,Psm,Pt,Psk,Pku,Pdq,Pmr；；；；；；；
9）微观轮廓丈量参数：│X2-X1│,│Z2-Z1│；；；；；；；
10）图像剖析功效：支承率曲线、幅度漫衍曲线、轮廓峰密度等；；；；；；；
11）轮廓图形笔直放大倍率：1－500000可选，，，，，，亦可手动输入；；；；；；；
12）轮廓图形水平放大倍率：1－50000可选，，，，，，亦可手动输入；；；；；；；
13）传感器测针：金刚石棱锥，，，，，，锥角90°，，，，，，针尖半径2μm。。。。。。

C.仪器的组成：

1、基本设置：
●立柱
●驱动箱
●电箱
●微机、打印机
●粗糙度传感器（标准、刚性）
●形状传感器
●V型事情台
●微调事情台
●调斜事情台
●平口钳
●校对样块
●高度校准用具

2、可选附件（价钱另议）
●粗糙度圆弧传感器
●粗糙度深槽传感器
●粗糙度小孔传感器
●粗糙度大宗程刚性传感器(1.2mm)
● 万向事情台
●可凭证用户要求设计专用
形状测针和粗糙度传感器
●多功效V型块
●轮廓仪专用底台
●角度校准用具
●标准球校准用具

E.仪器的形状尺寸与重量：

●仪器净重：260kg；；；；；；；
●仪器毛重：360kg；；；；；；；
●仪器外型尺寸：1610mm×500mm×740mm
●包装形状尺寸：1590mm×1150mm×1065mm
