外貌轮廓丈量仪2302A型

宣布：哈量集团所属分类：外貌轮廓丈量仪

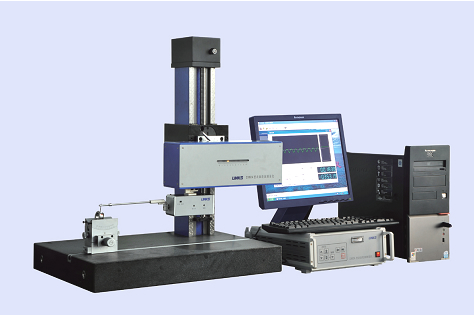

外貌轮廓丈量仪2302A型

中国·40001(百老汇)有限公司-官方网站

A.用途：

2302A型外貌轮廓丈量仪是一款高精度的综合丈量仪器，，，，，它接纳电感传感器和高精度光栅手艺，，，，，既可以丈量工件的距离、角度、圆弧半径、以及点、线、圆弧等几何要素的相互位置等形位参数，，，，，又可以丈量外貌粗糙度、波纹度、原始轮廓参数，，，，，为生产车间和计量部分提供了对零件形状误差和外貌微观轮廓举行高精度检测的手段。。。。。

B.主要手艺指标：

1、丈量原理：笔直偏向：触针法，，，，，电感传感器；；；；；
水平偏向：直线光栅；；；；；
2、驱动箱水平滑行规模：100mm；；；；；
3、驱动箱滑行速率：0.1,0.2,0.5,0.8,1mm/s；；；；；
4、传感器返回形式：手动，，，，，自动；；；；；
5、基准导轨的直线性：1μm/100mm；；；；；
6、驱动箱升降：转动丝杠升降系统，，，，，无邪升降，，，，，自动瞄准零位；；；；；
7、立柱笔直丈量高度：260mm；；；；；
8、事情台结构：460mm×720mm大理石平台；；；；；
9、形状丈量系统：
1) 丈量规模：笔直20mm，，，，，水平100mm；；；；；
2) 丈量精度：笔直±0.2%，，，，，水平±0.004%；；；；；
3) 笔直区分力：0.06μm/4mm，，，，，0.3μm/20mm；；；；；
4) 水中区分力：1μm ；；；；；
5) 丈量参数：笔直距离，，，，，水平距离，，，，，两直线夹角，，，，，圆弧半径，，，，，圆心-直线距离、圆心-圆心距离、直线度、圆度等形位公差参数；；；；；
6) 圆形放大倍率：最大10000倍无级一连放大；；；；；
7) 传感器测杆长：230mm；；；；；
8) 测针长度：22mm；；；；；
9) 针尖角度：11°；；；；；
10) 针尖半径：25μm；；；；；
11) 测力：0.02-0.06N；；；；；
12) 传感器滑行角度：上升角≤77°，，，，，下降角≤88°；；；；；
10、微观轮廓丈量系统
1) 丈量规模：笔直400μm，，，，，水平100mm；；；；；
2) 外貌粗糙度示值误差：≤±5%；；；；；
3) 最小区分力：笔直0.6nm，，，，，水平1μm；；；；；
4) 取样长度：0.08，，，，，0.25，，，，，0.8，，，，，2.5，，，，，8mm；；；；；
5) 评定长度：N×k倍取样长度，，，，，N=1，，，，，2，，，，，3，，，，，4，，，，，5；；；；；N为行程长度内恣意整数倍；；；；；
6) 粗糙度丈量参数：Ra，，，，，Rc，，，，，Rp，，，，，Rv，，，，，Rz，，，，，Rq，，，，，Rsm，，，，，Rt，，，，，Rsk，，，，，Rku，，，，，Rdq，，，，，Rmr；；；；；
7) 波纹度丈量参数：Wa，，，，，Wc，，，，，Wp，，，，，Wv，，，，，Wz，，，，，Wq，，，，，Wsm，，，，，Wt，，，，，Wsk，，，，，Wku，，，，，Wdq，，，，，Wmr；；；；；
8) 原始轮廓丈量参数：Pa，，，，，Pc，，，，，Pp，，，，，Pv，，，，，Pz，，，，，Pq，，，，，Psm，，，，，Pt，，，，，Psk，，，，，Pku，，，，，Pdq，，，，，Pmr；；；；；
9) 微观轮廓丈量参数：│X2-X1│，，，，，│Y2-Y1│；；；；；
10) 图像剖析功效：支承率曲线、幅度漫衍曲线、轮廓峰密度等。。。。。
11) 轮廓图形笔直放大倍率：最大100000倍无级一连放大；；；；；
12) 轮廓图形水平放大倍率：最大50000倍无级一连放大；；；；；
13）传感器测针：金刚石棱锥，，，，，锥角90°，，，，，针尖半径2μm;

C.仪器的组成：

1、基本设置：
●立柱
●驱动箱
●电箱
●微机、打印机
●粗糙度传感器（标准、刚性）
●形状传感器
●V型事情台
●调斜事情台
●平口钳
●校对样块
●高度校准用具

2、可选附件（价钱另议）
●粗糙度圆弧传感器
●粗糙度深槽传感器
●粗糙度小孔传感器
●万向事情台
●可凭证用户要求设计专用形状测针和粗糙度传感器
●多功效V型块
●轮廓仪专用底台
●角度校准用具
●标准球校准用具
