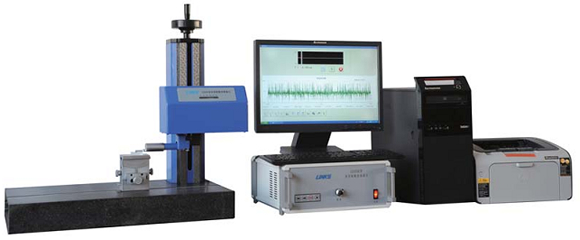

外貌粗糙度丈量仪 2205A型

宣布：哈量集团所属分类：外貌轮廓丈量仪

外貌粗糙度丈量仪 2205B型

中国·40001(百老汇)有限公司-官方网站

A.用途:　　

本仪器是评定零件外貌质量的台式粗糙度仪。。。。�？？？？？？啥远嘀至慵饷驳拇植诙染傩姓闪�，，，，，，包括平面、斜面、外圆柱面，，，，，，内孔外貌，，，，，，深槽外貌、轴承滚道等，，，，，，实现了外貌粗糙度的多功效细密丈量。。。。。

B.主要手艺指标：

1、丈量原理：触针法，，，，，，电感传感器;
2、丈量规模：笔直400μm，，，，，，水平50mm;
3、Ra示值误差：≤±5%;
4、最小区分力：笔直0.06nm，，，，，，水平1μm
5、取样长度：0.25,0.8,2.5mm;
6、评定长度：N倍取样长度，，，，，，N=1，，，，，，2，，，，，，3，，，，，，4，，，，，，5;
7、数字滤波器：高斯、2RC、相位校正、二乘、不滤波;
8、丈量参数：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr（切合GB/T 3505-2000界说）;
9、轮廓图形：直接轮廓、滤波轮廓、Rmr曲线，，，，，，幅度漫衍曲线;
10、轮廓图形的笔直放大倍率：1－500000可选，，，，，，亦可手动输入；；；；；；；
11、轮廓图形的水平放大倍率：1－50000可选，，，，，，亦可手动输入；；；；；；；
12、驱动箱滑行速率：0.2mm/s、0.5mm/s;
13、传感器返回形式：手动/自动；；；；；；；
14、传感器测针：金刚石圆锥，，，，，，锥角90°，，，，，，针尖半径2μm;
15、立柱结构：手动升降;
16、立柱笔直丈量高度：280mm;
17、事情底台：400mm×600mm 大理石平台。。。。。

C.仪器的组成：

1.基本设置：

●立柱
●驱动箱
●传感器（标准、深槽）
●电箱
●微机、打印机
●V型事情台
●调斜事情台
●校对样块

2.可选附件：（价钱另议）

●圆弧粗糙度传感器
●小孔粗糙度传感器
●万向事情台
●平口钳
●微调事情台
●轮廓仪专用底台

D.仪器形状尺寸与重量：

仪器净重....................................250kg
仪器毛重....................................350kg
仪器形状尺寸.................1620mm×420mm×640mm
包装形状尺寸...............1590mm×1150mm×1065mm
