螺纹丈量用三针

宣布：哈量集团所属分类：量规

螺纹丈量用三针 921

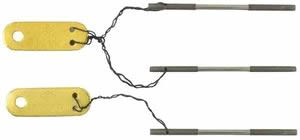

螺纹丈量用三针是每组具有确定的相同公称直径的三个量针，，，，，，，，以间接法丈量螺纹中径。。。。。切合GB标准。。。。。

编号	准确度品级	公称直径D(mm)	质量（kg）
921-01	0;1	0.118	0.000010
		0.142	0.000015
		0.185	0.000025
		0.250	0.000047
		0.291	0.000063
		0.343	0.000088
		0.433	0.000140
		0.511	0.000194
		0.572	0.000243
		0.724	0.000439
		0.796	0.000530
		0.866	0.000628
		1.008	0.000850
		1.157	0.001120
		1.302	0.001419
		1.441	0.001738
		1.553	0.002019
		1.732	0.002232
		1.833	0.002499
		2.050	0.003127
		2.311	0.003973
		2.595	0.005010
		2.886	0.006197
		3.106	0.007178
		3.177	0.007510
		3.550	0.009376
		4.120	0.012630
		4.400	0.014404
		4.773	0.016950
		5.150	0.019730
		6.212	0.028710

准确度品级	公称直径D的尺寸误差	圆度公差
准确度品级	μ m
0	±0.25	0.25
1	±0.50	0.50

订货说明：
请按产品编号、直径及品级订货。。。。。例：螺纹丈量用三针0.1181级，，，，，，，，标注为：921-01-0.118/1

丈量螺纹中径时，，，，，，，，建议凭证被测螺纹的螺距选用响应公称直径的量针，，，，，，，，拜见下表。。。。。

公制螺纹（螺距） (mm)	被测螺纹的螺距		梯形螺纹（导程） (mm)	量针公称直径D (mm)
	英制螺纹（每英寸上的牙数）
	50°	60°
0.2	-	-	-	0.118
(0.225)				0.118
0.25				0.142
0.3				0.185
-		80
0.35		72
0.4		64		0.25
0.45		56		0.25
0.5		48		0.291
0.6		-		0.343
-		44
-	40	40
0.7	-	-		0.433
0.75	-	36
0.8	32	32
-	28	28		0.511
1	-	27		0.572
-	26	26
-	24	24
1.25	22,20,19	20		0.724
-	18	18		0.796
1.5	16	16		0.866
1.75	14	14		1.008
-	-	-	2	1.008
2	12	13	-	1.157
-	-	12	-	1.157
	11	11 1/2	2※	1.302
	-	11	-	1.302
2.5	10	10	-	1.441
-	9	9	3	1.553
3	-	-	3※	1.732
-	8	8	-	1.833
3.5	7	7 1/2	4	2.050
-	-	7	-	2.050
4	6	6	4※	2.311
4.5	-	5 1/2	5	2.595
5	5	5	5※	2.886
-	-	-	6	3.106
5.5	4 1/2	4 1/2	6※	3.177
6	4	4	-	3.550
-	3 1/2	-	8	4.120
	3 1/4		8※	4.400
	3		-	4.773
	2 7/8、2 3/4		10	5.150
	2 5/8、2 1/2		12	6.212

　　注1：选择量针的公称直径丈量单头螺纹中径时，，，，，，，，除标有※符号的螺距外，，，，，，，，由于螺纹牙形半角误差而爆发的丈量误差甚小可忽略不计。。。。。
注2：当用量针丈量梯形螺纹中径泛起量针外貌低于螺纹外径和丈量通端梯形螺纹塞规中径时，，，，，，，，按带※号的响应螺距来选择量针；；；；；；此时应计入牙形半角误差对丈量效果的影响。。。。。
