CNC系列三坐标丈量机

宣布：哈量集团所属分类：坐标量仪

CNC系列三坐标丈量机

中国·40001(百老汇)有限公司-官方网站

A.用途：　　

本仪器是一种集光、机、电及盘算机于一体的CNC型、移动桥式三坐丈量机。。。。。。。。主要用于丈量几何基本元素、距离、角度、形状误差、位置误差、相交、对称等，，，，，，，，适合于工厂、计量室和车间生产现场使用。。。。。。。。

轴类件尺寸检测

箱体件尺寸检测

孔板件尺寸检测

空间尺寸检测

574CNC(6810N)型三坐标丈量机

7106CNC(6811B)型三坐标丈量机

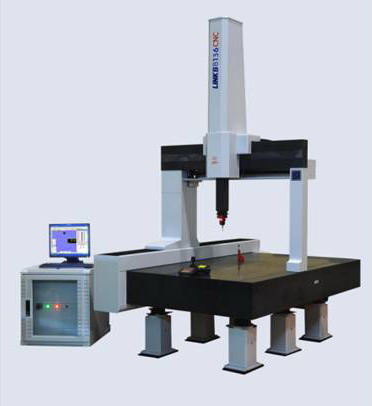

8136CNC(6813)型三坐标丈量机

474CNC(6810B)型三坐标丈量机

B.特点：

● 接纳移动桥式结构，，，，，，，，操作视野坦荡，，，，，，，，易于实现高速丈量。。。。。。。。与事情台移动式结构相比，，，，，，，，承载能力大，，，，，，，，结构紧凑。。。。。。。。
● 花岗岩丈量平台，，，，，，，，其事情外貌在使用中保养维护轻盈，，，，，，，，材质稳固，，，，，，，，能够包管恒久稳固形，，，，，，，，线膨胀系数小，，，，，，，，机械精度高，，，，，，，，防锈、防磁、绝缘。。。。。。。。
● 三轴均接纳气浮导轨，，，，，，，，高刚度、高精度、高承载、高气膜刚性的气浮轴承，，，，，，，，消除了能导致丈量误差的摩擦热。。。。。。。�；；；；；；；谄淇拷弈Σ烈贫奶氐�，，，，，，，，故能够恒久包管导轨优异的机械精度。。。。。。。。
● 接纳光轴斜轮无间隙摩擦传动和齿形带传动，，，，，，，，结构简朴，，，，，，，，传动平稳，，，，，，，，噪声小。。。。。。。。
● 气缸式Z轴重量平衡系统及电磁阀控制防滑落系统清静可靠。。。。。。。。
● 接纳入口细密空气滤清器和调压器，，，，，，，，充分包管气源的清洁。。。。。。。。
● 长度丈量基准和探测系统接纳入口细密光栅尺及测头系统。。。。。。。。
● 入口交流伺服电机驱动，，，，，，，，运动平稳，，，，，，，，重复定位精度高。。。。。。。。

C.手艺规格：

手艺规格/型号		474CNC(6810、6810B)	7106CNC(6811A、6811B)	574CNC(6810N)	8136CNC(6813)
驱动形式		使用杆和CNC	使用杆和CNC	使用杆和CNC	使用杆和CNC
丈量规模（X×Y×Z）		450mm×650mm×400mm	700mm×1000mm×600mm	500mm×700mm×400mm	800mm×1350mm×600mm
区分力		0.0005mm	0.0005mm	0.0005mm	0.0005mm
(20±1)℃	重复性	1.25μm	1.5μm	1.25μm	1.5μm
	单轴综合位置误差	（2.5+L/250）μm	（3.0+L/250）μm	（2.5+L/250）μm	（3.0+L/250）μm
	空间综合位置误差	（3.5+L/250）μm	（4.0+L/250）μm	（3.5+L/250）μm	（4.0+L/250）μm
最大允许丈量工件重量		350kg	800kg	350kg	900kg
最大允许丈量工件尺寸		675mm×1235mm×500mm	1000mm×1720mm×750mm	700mm×1300mm×500mm	1050mm×2000mm×780mm
仪器净重		850kg	3000kg	900kg	3000kg
仪器毛重		1000kg	3400kg	1100kg	3400kg
主机尺寸(长×宽×高)(mm)		915×1235×2425(1825+500)	1430×1720×3000(2600+350)	1048mm×1472mm×2350mm	1453mm×2295mm×3000mm
包装形状尺寸(长×宽×高)		1300mm×1600mm×2200mm	1700mm×2100mm×2100mm	1554mm×1266 mm×2115mm	2590mm×1870mm×2087mm
包装形状尺寸(长×宽×高)		1400mm×1800mm×1600mm	1400mm×1700mm×1710mm	1800mm×1354 mm×987mm	1600mm×1400mm×1207mm 2550mm×650mm×537mm

D.情形要求：

仪器检定情形温度	（20±1）℃
仪器允许使用情形温度	10℃～35℃（恒温）
细密检测时情形温度每小时转变小于	0.5℃/?h
细密检测时仪器情形温度等温时间大于	24h
细密检测时情形在纵横间1m内转变小于	0.5℃/m
细密检测时被测工件应在室内恒温大于	4h
电源电压	220V
电源电压频率	50Hz
电源最大消耗功率不凌驾	800W
情形相对湿度	(60±5)%
压缩空气(最小供气压力)	0.6MPa
压缩空气事情压力	0.4MPa
压缩空气供气流量大于	200L/min(0.4Mpa)
情形振动	4Hz～20Hz ＜0.25μm ＞20Hz　�。。。。。。。�0.5μm

E．探测系统设置:

1.探测系统基本设置(英国RENISHAW)：

序号	名称	备注
1	手动触发双旋转测头座MH20i	含TP20测头
2	(M2)测针φ2 长20mm	有用事情长度14mm
3	(M2)测针φ4 长30mm
4	(M2)测针（陶瓷）φ5 长50mm
5	测针接杆M2 长30mm
6	测头接口PI4-2	只有6810、6811A配
7	测头电缆

2.探测系统用户可选设置(英国RENISHAW)：

序号	名称	备注
1	(M2)测针φ0.5 长10mm	有用事情长度3mm
2	(M2)测针φ1 长10mm	有用事情长度4.5mm
3	(M2)测针φ1 长20mm	有用事情长度12.5mm
4	(M2)碳纤维测针φ5 长50mm
5	碳纤维测针接杆(M2) 长50mm
6	五位讨论（SC2）	M2
7	柱测针φ3 长13mm
8	盘测针φ25 厚3mm

F.成套仪器包括：

主机.......................................1台
控制电箱...................................1套
微机.......................................1套
打印机.....................................1台
触发测头座MH20i............................1件
直径φ2mm、φ4mm、φ5mm测针..............各1件
30mm测针接杆...............................1件
标准球.....................................1套

G.标准附件：

日本SMC细密空气滤清器组件(过滤精度0.5μm)....1套
压缩空气过滤器（储气罐）.....................1台
卡装组件.....................................1套
00级直角尺（400mm×250mm）...................1件

H.用户可选附件：

八十三块量块（2等）....................1套
大八块量块（3等）......................1套
量块夹具 ..............................1套

I.丈量软件设置：

设置1.HL-Axel CNC基础版丈量软件———全功效基本丈量通用软件包
设置2.RationalDMIS自动版丈量软件———全功效基本丈量通用软件包
RationalDMIS可选择设置附加�？？？？？？？椋撼萋旨觳猓谥背荨⑼庵背�
、外斜齿），，，，，，，，叶片检测，，，，，，，，凸轮检测，，，，，，，，SPC数据统计剖析与质量控制
设置3.POSCOM丈量软件———全功效基本丈量通用软件包
