手动系列三坐标丈量机6802B、6803B型

宣布：哈量集团所属分类：坐标量仪

手动系列三坐标丈量机6802B、6803B型

中国·40001(百老汇)有限公司-官方网站

A.用途：　

本系列三坐标丈量机属于小型、手动三坐标丈量机。。。。。。。。其结构轻盈，，，，，，操作简朴易学。。。。。。。。�？？？？？梢酝ü圆畋鸩飧思疤秸氲淖楹鲜迪侄灾种至慵傩锌焖佟⒆既芳觳�。。。。。。。。普遍应用于机械、汽车模具等行业中的箱体、曲轴、机架等种种零部件的数据丈量。。。。。。。。

三坐标丈量机检测标准锥	三坐标丈量机检测箱体件
三坐标丈量机检测孔板件	三坐标丈量机检测空间距离

B.特点：

1．移动桥式牢靠事情台结构。。。。。。。。刚度好，，，，，，操作视野坦荡，，，，，，与事情台移动式结构相比具有了较强的承载能力，，，，，，结构紧凑。。。。。。。。在允许规模内，，，，，，安顿在牢靠花岗石事情台上的工件质量对丈量无邪态性能无影响。。。。。。。。
2．X、Y、Z导轨及丈量平台选材接纳花岗岩质料，，，，，，材质稳固，，，，，，吸振性好，，，，，，防锈、防磁、绝缘，，，，，，能对抗一样平常的酸碱侵蚀，，，，，，事情外貌在使用中保养维护轻盈。。。。。。。。与金属质料导轨相比，，，，，，导热系数及线膨胀系数均很小，，，，，，纵然在没有恒温的情形下也能坚持一定的精度。。。。。。。。
3．三轴均接纳气浮导轨，，，，，，高精度、高承载、高气膜刚性的气浮轴承，，，，，，消除了能导致丈量误差的摩擦热，，，，，，并最大限度的镌汰运动中的角摆。。。。。。。�；；；；；；谄淇拷弈Σ烈贫奶氐�，，，，，，故能够恒久包管导轨优异的机械精度。。。。。。。。
4．自粘式金属光栅尺与各导轨基体融为一体，，，，，，使各轴具有同样的线膨胀系数，，，，，，增添了丈量的稳固性。。。。。。。。仪器滑架及主、副立柱均为铝合金材质，，，，，，温度平衡快，，，，，，降低了对情形温度梯度的要求。。。。。。。。
5．X、Y、Z三轴微调机构接纳无牙螺杆摩擦轮传动。。。。。。。。轻轻扳动主立柱前上方的微调锁紧开关便可启动每个轴上的微调锁紧机构，，，，，，使各个轴牢靠；；；；；；各轴牢靠后可使用X、Y、Z轴微调旋钮移动各轴，，，，，，从而可以快捷利便地举行准确丈量。。。。。。。。
6．气缸式Z轴重量平衡系统及防滑落系统清静可靠。。。。。。。。
7．接纳入口细密空气滤清器和调压器，，，，，，充分包管气源的清洁。。。。。。。。
8．长度丈量基准和探测系统接纳入口细密光栅尺及测头系统。。。。。。。。

C.情形要求：

仪器检定情形温度	（20±1）℃
仪器允许使用情形温度	10℃～35℃（恒温）
细密检测时情形温度每小时转变小于	0.5℃/h
细密检测时仪器情形温度等温时间大于	24h
细密检测时情形在纵横间1m内转变小于	0.5℃/m
细密检测时被测工件应在室内恒温大于	4h
电源电压	220V
电源电压频率	50Hz
电源最大消耗功率不凌驾	500W
情形相对湿度	(60±5)%
压缩空气(最小供气压力)	0.6MPa
压缩空气事情压力	0.4MPa
压缩空气供气流量大于	100L/min(0.4Mpa)
情形振动	4Hz～20Hz�。。。。。。。。�0.25μm ＞20Hz�。。。。。。。。�0.5μm

D.手艺参数：

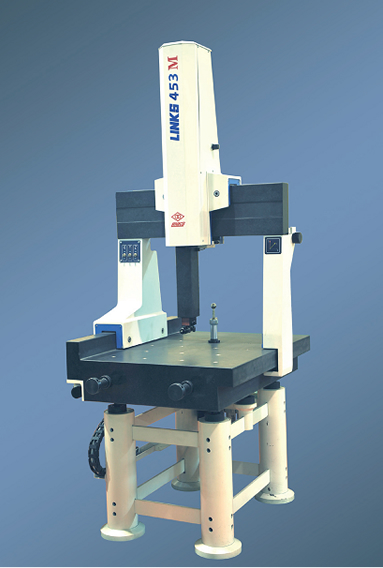

型号规格			574M(6802B)	453M(6803B)
丈量规模（mm）		X	500	400
		Y	700	500
		Z	400	300
最大允许丈量工件重量（kg）			300	300
最大允许装卡工件尺寸(mm)			630×1100×500	530×900×400
主机重量（kg）			900	840
形状尺寸（mm）			930×1100×2330(1550+500)	830×900×2230(1450+500)
驱动形式			手动	手动
区分力(mm)			0.001	0.001
（20±1）℃	重复性(μm)		2.0	1.75
（20±1）℃	单轴综合位置误差(μm)		(2.0～4.0)+L/250	(1.5～2.8）+L/250
包装箱形状尺寸			2200mm×1500mm×2000mm	2000mm×1200mm×1700mm

E.探测系统设置：

1.探测系统基本设置（英国RENISHAW）

序号	名称	备注
1	手动触发测头座Mcp	可无级旋转空间半球恣意位置
2	(M3)测针 φ4 长30mm	有用事情长度27mm
3	(M3)测针 φ3 长20mm	有用事情长度12mm
4	(M3)测针 φ2 长20mm	有用事情长度8mm
5	五位讨论（M3）
6	测针接杆（M3）长35mm
7	测针接杆（M3）长20mm
8	测头接口PI6
9	测头电缆

2.探测系统可选设置（英国RENISHAW）

序号	名称	备注
1	手动触发双旋转测头座MH20i	含TP20测头
2	(M3)测针φ0.5 长21mm	有用事情长度2mm
3	(M2)碳纤维测针φ5 长75mm
4	(M2)碳纤维测针φ5 长100mm
5	碳纤维测针接杆(M2)长90mm
6	碳纤维测针接杆(M2)长70mm
7	转讨论M2/M3
8	转讨论M3/M2

F.成套仪器包括：

主机........................................1台
微机........................................1套
打印机......................................1台
触发测头座(Mcp).............................1件
直径φ4mm测针...............................3件
直径φ3mm,φ2mm测针.......................各1件
五位讨论....................................1件
20mm测针接杆................................1件
35mm测针接杆................................1件
标准球......................................1套

G.标准附件：

日本SMC细密空气滤清器组件(过滤精度0.5μm)....1套
压缩空气过滤器(储气罐).......................1台
卡装组件.....................................1套　
00级直角尺(400mm×250mm).....................1件

H.用户可选附件：

八十三块量块(2等)........................1套
大八块量块(3等)..........................1套
量规夹具.................................1套
球杆检具.................................1套
温度传感器...............................1套

I.丈量软件设置：

设置1.HL-Axel手动基础版丈量软件 ┄┄┄全功效基本丈量通用软件包
设置2.RationalDMIS手动版丈量软件┄┄┄全功效基本丈量通用软件包
