A.用途：

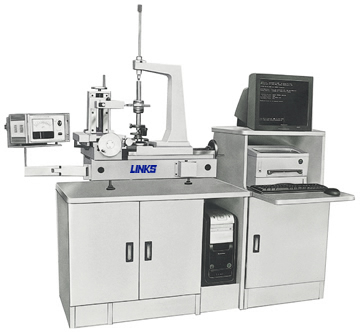

本仪器是一种高精度单盘式齿廓丈量仪器，，，，，，，，适用于工厂计量室和车间生产现场来丈量较高精度的圆柱齿轮的渐开线齿廓误差。。。。。。。。

B.特点：

• 恒久、稳固的高精度：本仪器结构简朴、紧凑、传动链短，，，，，，，，以是具备很高的精度。。。。。。。。
• 新颖的结构：本仪器接纳磷七精度密珠轴系和合理的导轨结构，，，，，，，，阻止了基圆盘和直尺之间的"打滑"征象。。。。。。。。
• 利便、适用、经济：本仪器操作、维修利便，，，，，，，，特殊适合在车间生产现场使用。。。。。。。。
• 先进的盘算机处置惩罚评值：3202B型单盘齿廓检查仪由盘算机举行数据处置惩罚和误差评值，，，，，，，，丈量效果由显示器显示及打印机输出，，，，，，，，利便、直观。。。。。。。。
• 高可靠性：3202B型单盘齿廓检查仪接纳英国雷尼绍金属光栅，，，，，，，，可靠性高，，，，，，，，能准确确定丈量睁开长度。。。。。。。。

C.手艺规格:

• 模数....................................................................................1～16mm
• 齿轮最大外圆直径规模......................................................................360mm
• 齿轮基圆直径规模.......................................................................25-320mm
• 顶尖距离..............................................................................30～300mm
• 小型扭簧较量仪分度值（3202G型用）.......................................................0.001mm
• 测头笔直移动规模..........................................................................140mm
• 仪器净重..................................................................................270kg
• 仪器毛重..................................................................................350kg
• 包装形状尺寸（两箱）........................................................1120mm×960mm×887mm
  ......................................................1700mm×1350mm×1400mm

D.仪器的组成:

1.基本设置:

• 丈量主机.......................................1台
• 小型扭簧较量仪（3202G型用）....................1个
• 微机...........................................1套
• 打印机.........................................1台
• 事情台.........................................1套
• 锥度轴.........................................1套
• 长尖轴.........................................1套
• 短尖轴.........................................1套
• 渐开线样板.....................................1件
• 用于渐开线样板的基圆盘.........................1块
• 发动器.........................................1套　
• 外测头(Φ1、Φ1.5、Φ3、Φ4.5、Φ6)..各2个(共10个)
• 调解测头扳子...................................2个

2.可选附件(价钱另仪):

• Φ25-Φ320mm基圆盘
