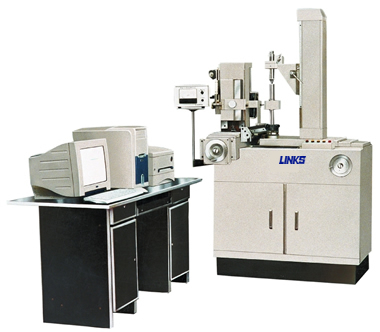

A.用途：

本仪器用于丈量圆柱齿轮的渐开线齿廓误差和螺旋线误差，，，，，，是一种结构简朴、适用的高精度齿轮量仪，，，，，，普遍应用于工厂计量室或车间检查站。。。。。。。

B.特点：

• 新颖的丈量原理：本仪器接纳基圆分级调解式丈量原理，，，，，，既保存了单盘式仪器传动链短、精度稳固可靠和对情形温度要求不高的特点，，，，，， 又具备一定的万能性，，，，，，即只需附带13个基圆盘，，，，，，就能知足常用规模丈量。。。。。。。
• 奇异的结构：本仪器应用基圆分级调解式丈量原理，，，，，，结构奇异、有立异。。。。。。。整机结构简朴、紧凑、合理。。。。。。。
• 利便准确的螺旋角定位调解:本仪器接纳读数值为2秒的投影式光学分度装置举行螺旋角的定位调解，，，，，，利便、可靠、精度高。。。。。。。
• 切向轴与笔直轴接纳关闭长光栅。。。。。。。由盘算机举行误差处置惩罚，，，，，，屏幕显示误差曲线、误差数值，，，，，，打印机输出丈量报告。。。。。。。
• 有多种标准误差评值：
  (1)可按最新国标(GB)举行评值，，，，，，疏散形状和角度误差。。。。。。。
  (2)可按用户提出的设计齿廓公差带方法或螺旋线公差带方法评值。。。。。。。
  (3)可按K形图、齿廓凸度Cα、轮齿的鼓度Cβ。。。。。。。

C.手艺规格:

1. 模数...................................................1～10mm
2. 齿轮最大外圆直径.........................................400mm
3. 齿轮基圆直径.........................................15～380mm
4. 两顶尖距离...........................................30～500mm
5. 测头至下顶尖距离.....................................30～280mm
6. 可丈量最大齿宽............................................80mm
7. 可测齿向角规模......................................... 0～45°
8. 被测齿轮的最大重量........................................50kg
9. 仪器净重................................................1000kg
10. 仪器毛重................................................1350kg
11. 包装形状尺寸............................1500mm×1050mm×1907mm
12. 微机箱包装尺寸...........................1570mm×900mm×1117mm

D.仪器的组成：

1.基本设置:

• 丈量主机 ......................................1 台
• 盘算机.........................................1 套
• 打印机.........................................1 台
• 微机事情台 ....................................1 个
• 发动器和卡箍(大 、中 、小) .................各 1 套
• 对测头装置.....................................1 套
• 测头(φ0.5,φ1,φ1.5,φ2,φ2.5,φ3,φ5,φ8)
  ......................................各2个(共16个)
• 球测头(φ3,φ5,φ8) .................各2个( 共 6个)
• 渐开线样板和螺旋线样板 ......................各1件
• 成套基圆盘( 可用于基圆直径30-280mm)
  ............................................共13块

2.可选附件(价钱另议)

• 基圆盘(用于基圆直径φ15mm－φ30mm、φ280mm－φ380mm)
