齿轮丈量中心3903T、3906T型

宣布：哈量集团所属分类：齿轮量仪

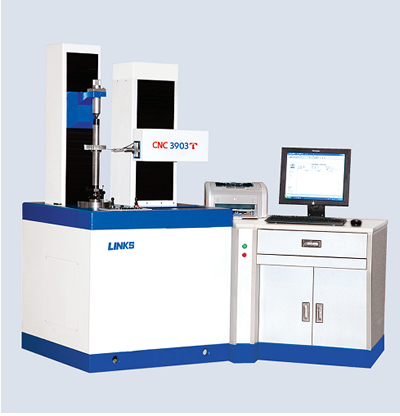

齿轮丈量中心3903T、3906T型

中国·40001(百老汇)有限公司-官方网站

A.用途：

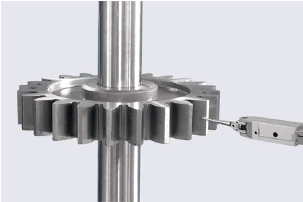

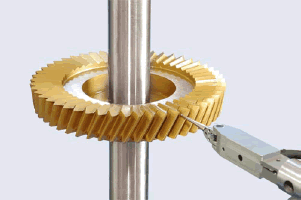

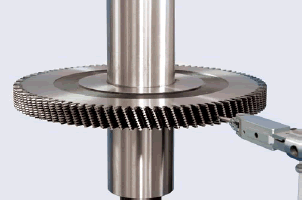

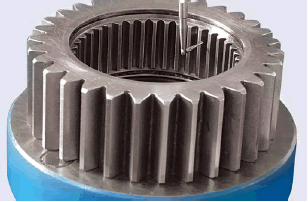

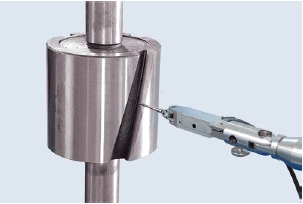

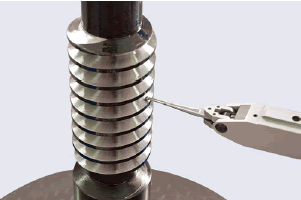

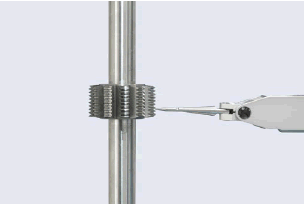

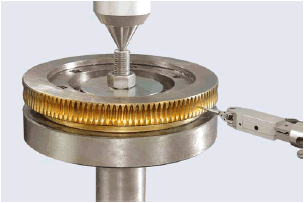

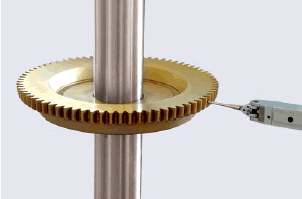

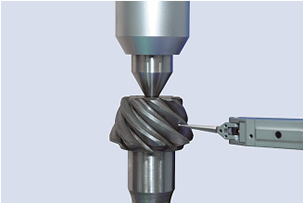

3903T、3906T型齿轮丈量中心，，，，，基本设置可以丈量种种形状的直齿圆柱齿轮，，，，，斜齿圆柱齿轮；；；；；；；；可选设置可以丈量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具；；；；；；；；可选设置还可以丈量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件。。。。。。。普遍应用于汽车、机床工具、仪器仪表、科研部分及工厂计量室。。。。。。。

B.特点：

● 主机结构紧凑，，，，，丈量精度高，，，，，示值稳固,形状雅观。。。。。。。丈量主机接纳四坐标丈量系统；；；；；；；；德国入口长光栅、圆光栅传感器；；；；；；；；密珠转动导轨、刚性好、示值稳固。。。。。。。
● 丈量参数多、应用规模广。。。。。。�？？？？？？？？烧闪砍萋值某堇蟛�(Fα、f f α、f H α)、螺旋线误差(Fβ、ffβ、fHβ)、齿距误差(Fp、Fpk、fpt)、径向跳动(Fr)等，，，，，并且还可丈量齿轮滚刀、蜗轮滚刀、插齿刀、剃齿刀、径向剃齿刀、蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件的响应参数。。。。。。。
● 全自动完成丈量循环，，，，，速率快。。。。。。。在被测齿轮一次装夹中，，，，，自动完成齿轮齿廓、螺旋线、齿距、径跳丈量项目的检测，，，，，微机控制全自动完成丈量循环，，，，，速率快。。。。。。。
● 软件功效齐全、内容富厚，，，，，操作利便。。。。。。。用户可凭证被测工件,选择丈量项目。。。。。。。圆柱齿轮丈量效果可按ISO1328(GB/T10095、DIN3962、JIS B1702、AGMA88)等多种标准评定。。。。。。。关于特殊要求，，，，，齿廓有K形图、齿廓凸度(C α)、螺旋线有轮齿的鼓度(Cβ)特定公差带举行评估。。。。。。。软件操作利便、无邪。。。。。。。

C.手艺规格：

手艺要求规格	3903T	3906T
可测齿轮模数	1～12mm	1～15mm
可测齿轮最大外径	300mm	600mm
上下顶尖距离	20～450mm	30～700mm
测头距下顶尖距离	10～300mm	10～300mm
可测螺旋角规模	0—90°	0—90°
可测工件最大重量	80kg	300kg
仪器净重	1500kg	2000kg
仪器毛重	2050kg	2450kg
主机尺寸（长×宽×高）	885×910×1800mm	1176×1135×2010mm
包装形状尺寸（长×宽×高）	1474×1214×1980mm	1544×1414×2150mm
微机箱包装尺寸（长×宽×高）	1984×1054×1470mm	2024×1099×1470mm

D.仪器的组成：

1.基本设置:
● 丈量主机.........................................1台
● 微机盘算机.......................................1套
● 微机内控桌.......................................1台
● 打印机...........................................1台
● 球测头:φ1、φ2、φ3、φ4.................各2个共8件
● 发动器...........................................1套
● 测杆.............................................1套
● 芯轴 (150mm、420mm)............................各1个
● 打印纸...........................................1包

2.可选附件 (价钱另议):
● 渐开线、螺旋线样板................................1块
● 高精度标准齿轮....................................1个
● 齿面粗糙度丈量装置................................1套
● 可涨芯轴..........................................1套
● 稳压电源..........................................1台
